Описание

Конструкция роллетных систем

Конструкцию роллетных систем можно поделить на такие основные части: полотно роллет состоящее из профлилей (подробнее о профиле), короб и вал, направляющие, элемент управления (ручное или автоматическое управление). При выборе роллетеной системы, как правило, критерием подбора в большей степени является профиль роллет и в меньшей короб (форма и тип монтажа), остальные элементы системы подбираются под полотно.

Короб и направляющие в алюминиевых роллетах, на что смотреть?

По своей форме короба бывают: прямоугольный с углом 20° и 45°, полукруглый и круглый, а так же короб, предназначенный для встроенного монтажа.

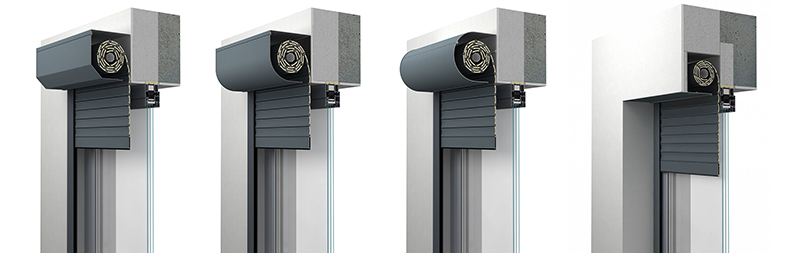

Форма коробов: прямоугольный с углом 45° / полукруглый / круглый / для встроенного монтажа

Наиболее распространенным и часто применяемым является прямоугольный короб с углом 45. Функциональность коробов от формы не зависит, и является лишь декоративной составляющей, но от габаритов короба зависит площадь роллет и перекрываемого проема соответственно. Материал короба - алюминий (стальные роллеты исключение). Качество короба зависит от сплава используемого алюминия, его толщины и качества сборки, так как короб это не монолитная коробка, а собранная по частям конструкция.  В комлектацию так же входят направляющие шины, выполненные из экструдированного алюминия, по которым осуществляется движение полотна роллет. Направляющие подбираются в зависимотси от размера роллет. На шины стоит обратить внимание, так как чаще всего взлом роллет происходит посредством выгибания шины и изъятия полотна роллеты из рамы. Соответсвенно, основной критерий хорошей направляющей - качество и тольщина стенок.

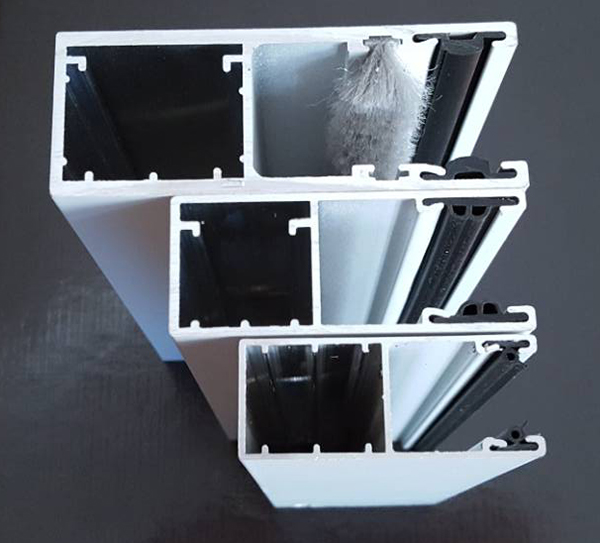

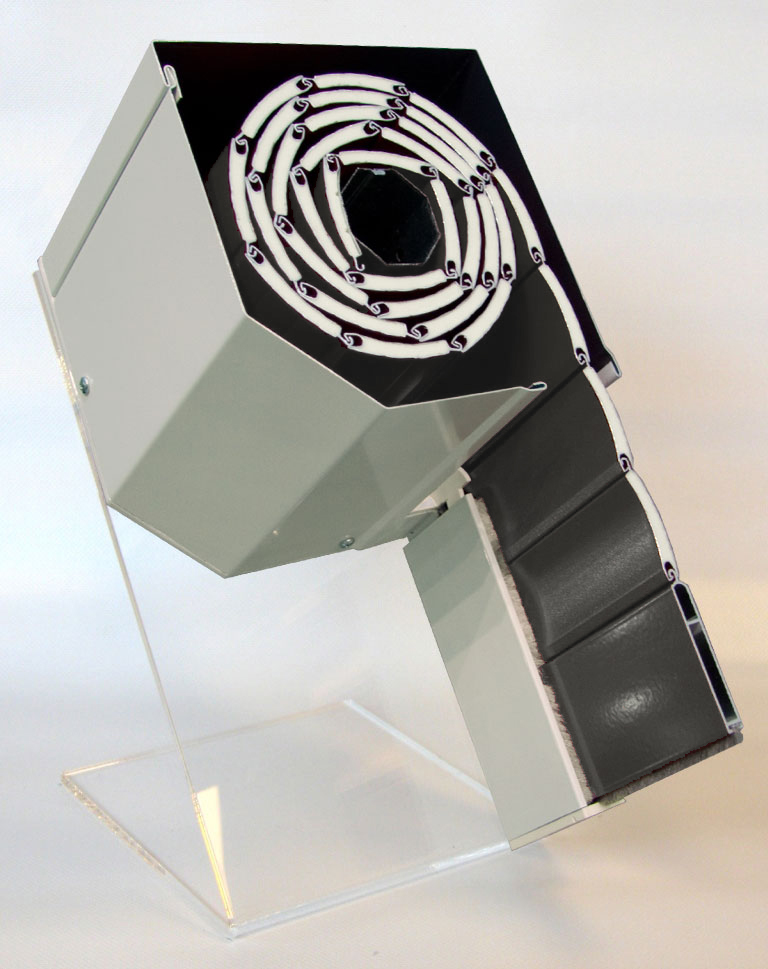

Конструкция короба в разрезе Напраляющие для окон/дверей/ворот

Отдельного внимание в конструкции роллет заслуживает октогональный вал выполненный из оцинкованной стали - именно на нем держится все полотно, и он приводит роллету в действие. Роллетный вал класифицируют по диаметру и толщине стенок, эти показатели определяют, какой вес полотна может выдержать вал. Примерная градация валов будет такова: вал с диаметром 40 – 50 мм для небольших оконных и дверных роллет, 60 – 70 мм для больших проемов и небольших воротных роллет, вал с диаметром 100+ мм для больших роллетных ворот.

Способы управления роллетами

Основным критерием при выборе ручного управления, помимо предпочтения клиента, является вес полотна, которое может поднять механизм управления. Виды ручного управления:  шнуровой инерционный привод (до 15 кг); шнуровой редукторный привод (до 20 кг); воротковый привод (до 35 кг); кордовый привод (до 80 кг); пружинно-инерционный механизм или сокращенно ПИМ (от 6 до 100 кг).

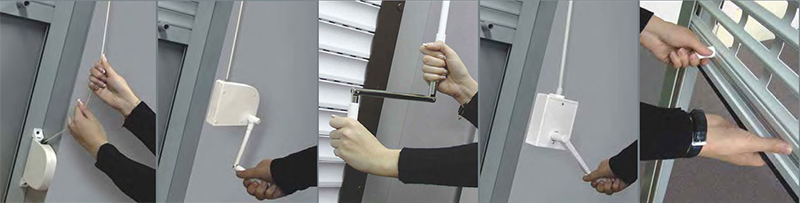

шнуровой инерционный / шнуровой редкторный / воротковый привод / кордовый привод / ПИМ

Наиболее популярным вариантом ручного управления является ПИМ по нескольким причинам: вариативность весовых нагрузок пружин и банальное удобство в использовании, полотно роллет легко поднимаются без значительных усилий и быстро опускается под собственным весом.

В выборе автоматического управления для роллет, помимо максимально допустимого веса полотна, следует обратить внимание на предлагаемый им функционал. Говоря о функционале электропривода, мы подразумеваем, механизм ручного аварийного подъема, функция обнаружения препятствия и т.д. Несомненно, наличие таких функций повлияет на комфортность и долговечность использования роллет. Как правило для автоматизации роллет используют внутривальные электропривода для, исключение экстра-тяжелые роллеты, такие системы автоматизируют навальными приводами. Для правильного продбора внутривального электропривода для роллет, необходимо знать три фактора: размер вала в который привод помещается, ширина роллеты и вес полотна.
Подробнее об автоматизации роллет Вы можете узнать в разделе Автоматика для роллетных систем.
